当前，5G 通信、半导体、新能源汽车、人工智能等战略产业正迎来爆发式增长，作为支撑高duan电子元器件与功率器件的核心基础材料，精密电子陶瓷已成为产业自主可控的关键一环。其性能直接决定 MLCC、芯片封装、第三代半导体基板等核心部件的介电特性、热稳定性与可靠性，市场规模持续扩张。
然而，我国电子陶瓷产业长期面临高duan粉体依赖进口、核心装备受制于人的瓶颈，严重制约高duan产品国产化率。龙鑫智能以技术创新破解行业痛点，推出以 WSP系列棒销砂磨机、WSP-HN 系列立式无筛网超细珠磨机为核心的精密电子陶瓷专属解决方案，从装备端打通粉体制备关键堵点，助力企业突破技术封锁，实现从材料到器件的全链条国产替代。
行业之困：精密电子陶瓷研磨的六大核心痛点
精密陶瓷（如钛酸钡、氧化铝、碳化硅等）是制造 MLCC、半导体基板、新能源电池材料的关键原料，其粉体质量直接决定终端器件的介电性能、导热效率与结构稳定性。然而，当前行业在超细研磨环节面临一系列难以突破的技术瓶颈，严重制约产品品质与生产效率：
(1) 高纯诉求与污染矛盾突出
电子陶瓷对金属杂质零容忍，微量铁、铬等杂质即可导致烧结缺陷、介电损耗飙升。但传统研磨设备多为金属腔体与介质，在高硬度陶瓷粉体的长期冲刷下，磨损污染问题突出，杂质析出难以控制，与ppm 级高纯要求形成尖锐对立。
(2) 高硬粉体研磨效率低下
陶瓷粉体莫氏硬度普遍高达7-9，远超常规物料，粉碎难度极大。随着目标细度从微米级迈向亚微米、纳米级，研磨效率呈指数级下滑，能耗与介质损耗急剧攀升。
(3) 微粉易团聚、粒径发布不均
超细粉体表面能高，极易产生硬团聚，导致颗粒分布宽、大颗粒难消除。不均匀的粉体在成型时致密度不一，烧结过程中易出现晶粒异常长大、裂纹、变形等致命缺陷，直接拉低产品良率。
(4) 超细研磨珠分离困难
实现亚微米级研磨需使用0.1mm 以下超细研磨珠，但传统筛网分离系统极易堵塞、漏珠、挂料，不仅造成介质损耗，更会导致微珠残留混入成品，引发后续工序的连锁质量问题。
(5) 研磨产热大、批次不稳
高能研磨伴随大量热量积聚，浆料温度失控会破坏分散剂效果，引发二次团聚、粘度突变。传统设备换热效率低，温度波动大，导致批次一致性差，难以满足高duan电子陶瓷稳定量产的严苛要求。
(6) 设备磨损严重、量产稳定性不足
高硬度浆料对设备腔体、转子的冲刷磨损极强，传统机型寿命短、维护频繁，放大生产时“小试优、量产劣”的效应显zhu。同时，换产清洗难度大，易造成物料交叉污染，无法适配多品种、小批量的柔性生产需求。
新生方案：WSP-HN 系列核心设备的七大技术优势

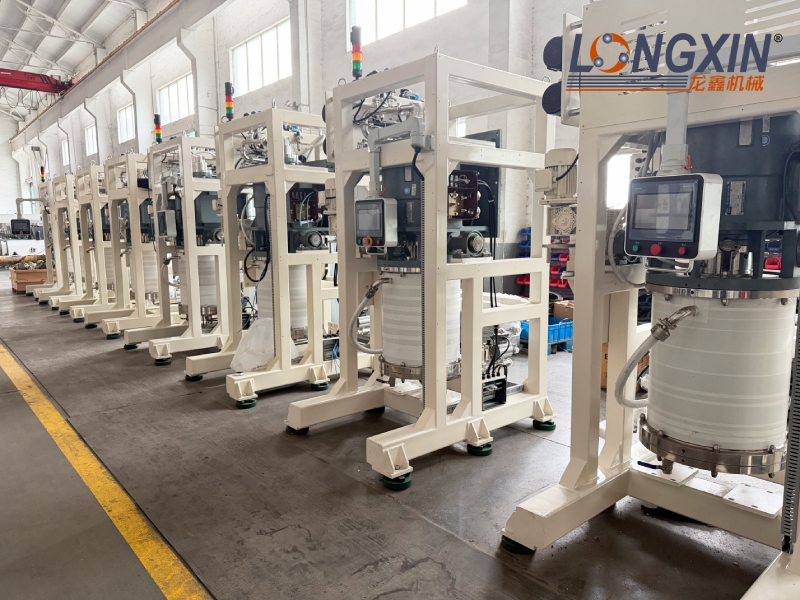

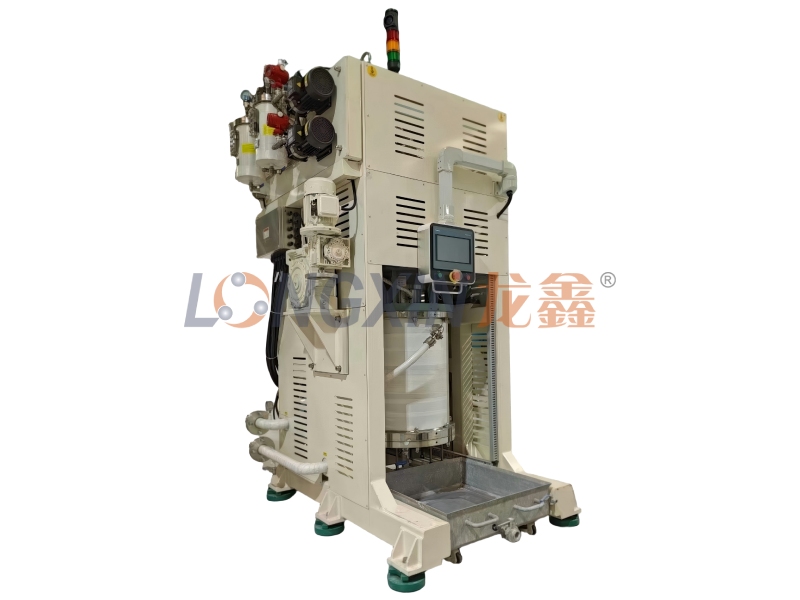

针对精密电子陶瓷的行业痛点，龙鑫智能推出WSP-HN 系列立式无筛网超细珠磨机，以颠覆性设计与全高纯配置，构建起适配全品类精密电子陶瓷的核心研磨装备体系，精准破解六大难题。
(1) 高能棒销结构，效率跃升破解高硬研磨瓶颈
设备采用大流量纳米棒销式研磨结构，相比传统盘式、涡轮式，剪切力更强、能量密度更高。强大的动能可瞬间击碎高硬度陶瓷团聚体，配合大流量循环工艺，研磨效率提升30%-50%，快速实现 D50=0.2-1μm 的亚微米级目标细度，降低能耗与时间成本。
(2) 稳定流场设计，粒径均匀告别分布过宽
优化的腔体流场设计，确保物料在研磨腔内均匀受力、充分分散，减少局部过磨与欠磨。通过大流量循环多次研磨，有效 “修剪” 粒径分布曲线，大幅减少大颗粒残留，使陶瓷粉体粒径分布更窄、一致性更高，为成型与烧结奠定基础。
(3) 全高纯材质，零金属污染满足超纯要求
与物料接触部分采用碳化硅、氧化锆、氮化硅等全陶瓷材质，搭配高纯氧化锆珠介质，金属杂质析出控制在 <0.1ppm，适配电子陶瓷、半导体陶瓷的超纯生产要求。
(4) 无筛网离心分离，微珠无忧杜绝堵网残留
创新采用动态分离装置 + 无筛网设计，适配 0.1mm 以下微珠。分离效率高、不堵塞、无介质残留，解决传统筛网分离的漏珠、堵料、挂料难题，保障浆料纯净度，消除后续工序的质量隐患。
(5) 强化控温系统，稳定换热保障批次一致
大流量循环换热系统，快速导出研磨产热，实现温度精准控制，有效避免高温引发的分散失效、二次团聚，确保浆料粘度、分散稳定性。
(6) 耐磨设计，适配规模化量产
结构受力均匀，对腔体、转子的冲刷更温和，相比传统机型更耐用，降低维护成本与停机时间。配合PLC+MES智能联动、在线粒度监测，实现自动化闭环控制，满足大规模稳定生产需求。
(7) 易清洗，柔性切换适配多品种生产
腔体结构光滑无死角，搭配 CIP 在线清洗系统，换产清洗快速，有效避免物料交叉污染。可灵活适配钛酸钡、氧化铝、氮化铝、碳化硅等多品类电子陶瓷浆料，支持高固含、低粘度等复杂配方，助力企业实现柔性化生产。
实践之证：成熟应用案例彰显方案价值

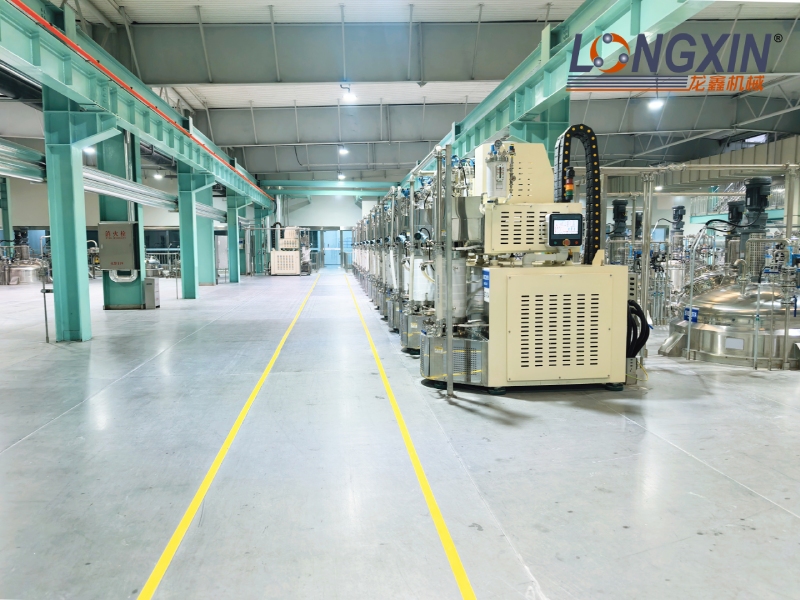

龙鑫智能精密陶瓷研磨解决方案已在国内多家企业实现产业化应用，覆盖钛酸钡、高纯氧化铝、碳化硅等核心体系，以实际成效验证技术可靠性与应用价值。
(1) 钛酸钡电子陶瓷量产线

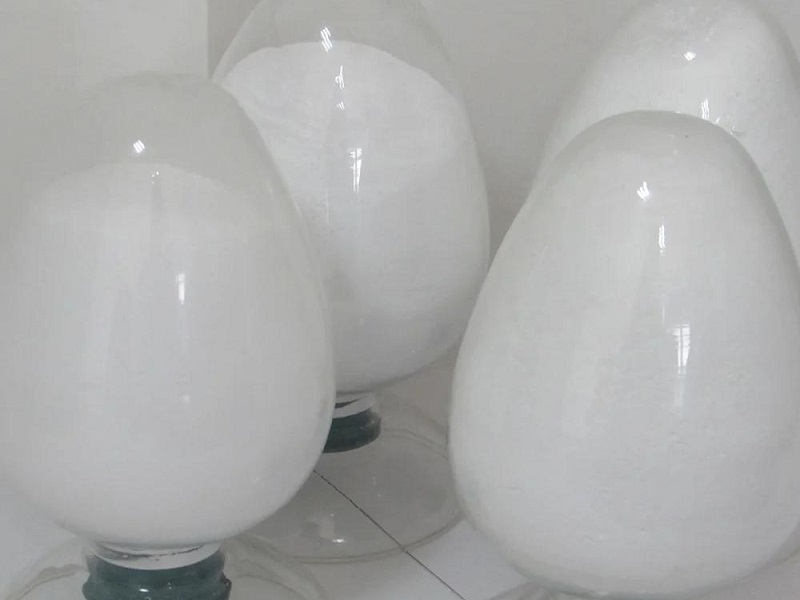

针对 MLCC 核心原料钛酸钡水性浆料的高纯、超细、均匀需求，采用 WSP-HN 系列设备打造全流程产线。成功实现 D50 稳定控制在 0.3-0.5μm，金属杂质 < 0.1ppm，粒径分布窄且无大颗粒。项目替代进口设备，保障了 MLCC 介电性能与一致性，助力客户突破MLCC材料国产化瓶颈。
(2) 高纯氧化铝纳米研磨项目
面向芯片封装、新能源电池隔膜涂层对高纯氧化铝的严苛要求，龙鑫方案实现粉体 D50 达纳米级，无团聚、无杂质污染。研磨后的氧化铝粉体致密度高、烧结活性好，提升芯片封装的导热绝缘性能与电池隔膜的安全稳定性，成为新能源与半导体领域的新标应用。
(3) 碳化硅陶瓷浆料项目
针对第三代半导体功率器件、碳化硅基板对高纯度、超细、高均匀的极限需求，WSP-HN 系列设备高效解决碳化硅高硬难磨、易团聚难题。稳定产出 D50<0.5μm、粒径分布极窄的高纯浆料，满足半导体器件对材料微观结构与性能的苛刻要求，助力客户抢占第三代半导体材料高地。
引ling之向：以技术创新赋能电子陶瓷产业升级
未来，龙鑫智能将进一步融合AI 智能控制、在线粒度闭环、数字化工艺库等前沿技术，为客户提供更智能、更高效、更精准的研磨解决方案，构建“材料 + 装备 + 工艺”的协同创新体系，助力我国精密电子陶瓷产业突破高duan技术封锁，实现从 “材料大国” 向 “材料强国” 的跨越，为国家战略产业发展筑牢装备根基。
